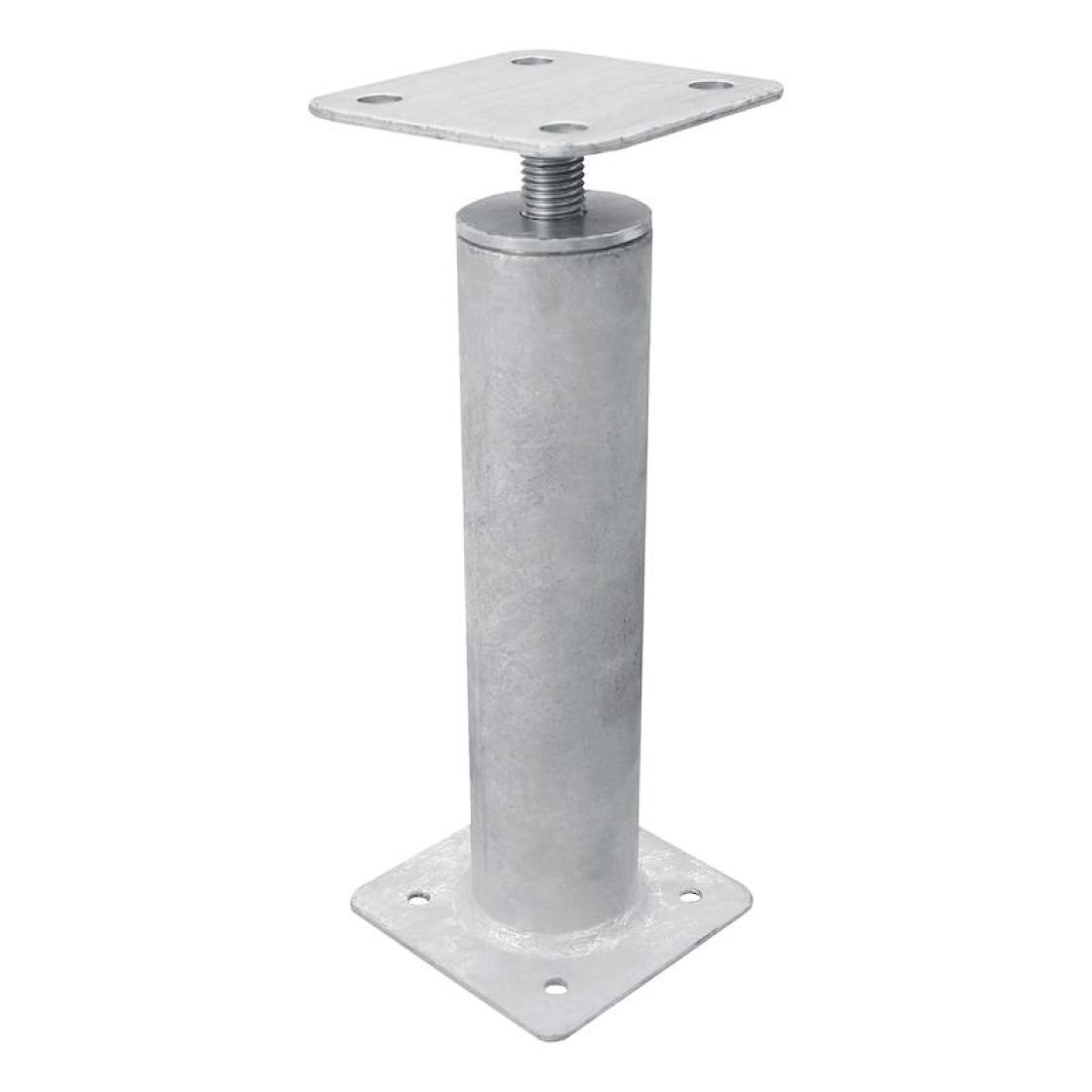

Wurth kuumasinkitty pilarikenkä, putkimalli 250mm

Putkipilarijalka asennetaan sopivilla betonikiinnikkeillä anturaan ja toinen pää joko naulaamalla tai ruuvaamalla puurakenteen vaakapuuhun.

Sekä anturaosa, että liitettävä puurakenne tulee olla vaakasuorassa ja koko pinnaltaan vastata putkipilarijalan levyjä vasten. Putkipilarijalka on suunniteltu ottamaan vain pystysuoria kuormia, eikä sitää saa asentaa vinoon.

Putkipilarijalan säätövara on 120mm (= enintään 120mm kierretankoa näkyvissä putken sisältä).

Pilariputkijalka on kuumasinkittyä terästä ja sen käyttö EN 1995-1-1 mukaisesti rasitusluokassa 1-3.

Suositeltavat kiinnikkeet:
-Assy kombi FLZN puurakennusruuvi 10x60-80.
-Kiila-ankkuri W-FA/A4 8x67-75mm.
-Betoniruuvi W-BS/A4 6x50-60mm.

ETA 13/045:
-Kierretanko M20
-Pohjalevy 110 x 110 x 4 mm, reiät 4 x ø8, 1 x ø20 mm
-Ylälevy 110 x 110 x 4 mm, reiät 4 x ø13 mm
-Putki ø 60 mm
-Malli 250 - pituus min. - maks. 263 -383 mm
-Malli 450 - pituus min. - maks. 463 - 583 mm
-Malli 600 - pituus min. - maks. 613 -723 mm.

Tekniset tiedot:
Kiinnikkeen leveys (A): 110 mm
D 13 mm:n reikien määrä: 4 KPL
Kannatinlevyn mitat: 110 x 110 x 4 mm
Pituus: 250 mm
Tyypin kuvaus: Putkimallinen pilarikenkä
Peruskorkeus: 263 mm
Korkeus vähint./enint. (H): 263-383 mm
Ominaiskuormituskapasiteetti: Puristus 68.6 kN
Pohjalevyn malli/mitat: 110 x 110 x 4 mm
Alustalevyn kiinnitysten välinen etäisyys: 70 mm
Putken halkaisija: 60 mm
Hyväksyntä: ETA
Materiaali: Teräs
Pinnoite: Kuumasinkitty
Pinnoitteen paksuus: 55 µm
Käyttöluokka: 3
Paino: 2,60 kg
